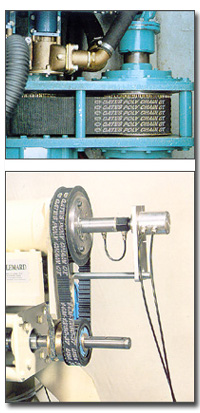

■ GATES의 특허품으로 미래형 벨트이다.

폴리우레탄 수지에 ARAMIDE(KEVLAR)코드를 사용한, 종전의 타이밍벨트 類와는 차원이 전혀 다른 획기적인 벨트이다. HTD에 비해 전동장피 부분(벨트, 푸리및 샤프트등)의 크기를 33% 줄일 수 있으며, 벨트와 푸리의 幅을 무려 60%나 줄여도, 강철보다 인장강도가 크다는 꿈의 섬유 KEVLAR를 사용하여, 그 강도가 오히려 4배나 증가한다.ROLLER CHAIN에 비해 수명은 5배나 연장되며, 실질적으로 보전, 관리가 필요없는 (MAINTENANCE FREE) 벨트로 종전의 타이밍벨트 류에 비해 5%이상의 유지관리비 절감이 가능하다.

고무층

특수폴리우레탄 재질로서 CORD와 布와의 접착력을 극대화 시켰으며, 벨트의 이 (TEETH)등 몸체를 형성한다.
  • 내약품성, 내유성, 내오염물질성이 우수하다.
  • 내마모성이 탁월하여 수명이 길다.
  • -54℃ ~ +85℃의 넓은 사용온도를 가지고 있다.
  • 매우가볍다.
CORD 층

듀퐁社의 강철보다 강하며 "꿈의 섬유"로 불리우는 아라마이드系(케블라)섬유로 형성되어 있다.
  • 강철보다 높은 Modulus를 가지고 있다.
  • 신축성이 거의 0(ZERO)에 가깝다.
  • 내굴곡 피로성이 탁월하다.
  • 내충격성이 우수하며, Peak 부하등에 잘 견딘다.
  • 열 안정성이 우수하다.
(mm)
8M (pitch 8mm)
Length
and pitch
designation		 Pitch
length
mm		 Number
of
teeth
8M-640  640  80
8M-720  720  90
8M-800  800  100
8M-896  896  112
8M-1000  1000  125
8M-1120  1120  140
8M-1200  1200  150
8M-1280  1280  160
8M-1440  1440  180
8M-1600  1600  200
8M-1792  1792  224
8M-2000  2000  250
8M-2240  2240  280
8M-2400  2400  300
8M-2520  2520  315
8M-2840  2840  355
8M-3200  3200  400
8M-3600  3600  450
8M-4000  4000  500
8M-4480  4480  560

布층

열처리등 특수하게 짜여진 섬유로 구성되어 있다.
  • 윤활유가 필요없다.
  • 내마모성이 우수하다.
  • 보전(Maintenance)이 필요없다.


장점

탁월한 내굴곡 피로도, 매우 큰 내충격 강도, 열(熱)안전성, 내유성, 내약품성, 내부식성이 탁월함으로 가장 가혹한 사용조건에서도 만족스러운 가동이 가능.
컴팩트 디자인, CHAIN사용시의 유지 관리, 소음 등의 문제 완전 해결, 효율 향상.

사용 온도 범위 : -54℃ ~ +85℃
벨트 및 푸리의 소형화로 전동장치의 획기적인 원가절감이 가능.

Example : 8M/640/12
8M -Pitch 8
640 -Pitch length
12 -Belt Width



표준 벨트폭 : 12, 21, 36, 62mm

(mm)
14M (pitch 14mm)
Length
and pitch
designation		 Pitch
length
mm		 Number
of
teeth
14M-994  994  71
14M-1120  1120  80
14M-1190  1190  85
14M-1260  1260  90
14M-1400  1400  100
14M-1568  1568  112
14M-1750  1750  125
14M-1960  1960  140
14M-2100  2100  150
14M-2240  2240  160
14M-2380  2380  170
14M-2520  2520  180
14M-2660  2660  190
14M-2800  2800  200
14M-3136  3136  224
14M-3304  3304  236
14M-3500  3500  250
14M-3920  3920  280
14M-4410  4410  315

표준 벨트폭 : 20, 37, 68, 90, 125mm
